한성노트북 P54-GA820 무선랜카드(RTL8723AE)가 너무 안 좋아서

예전에 쓰던 넷북에 달려있는 무선랜카드(WIFI 5300AGN)로 교체해봤습니다.

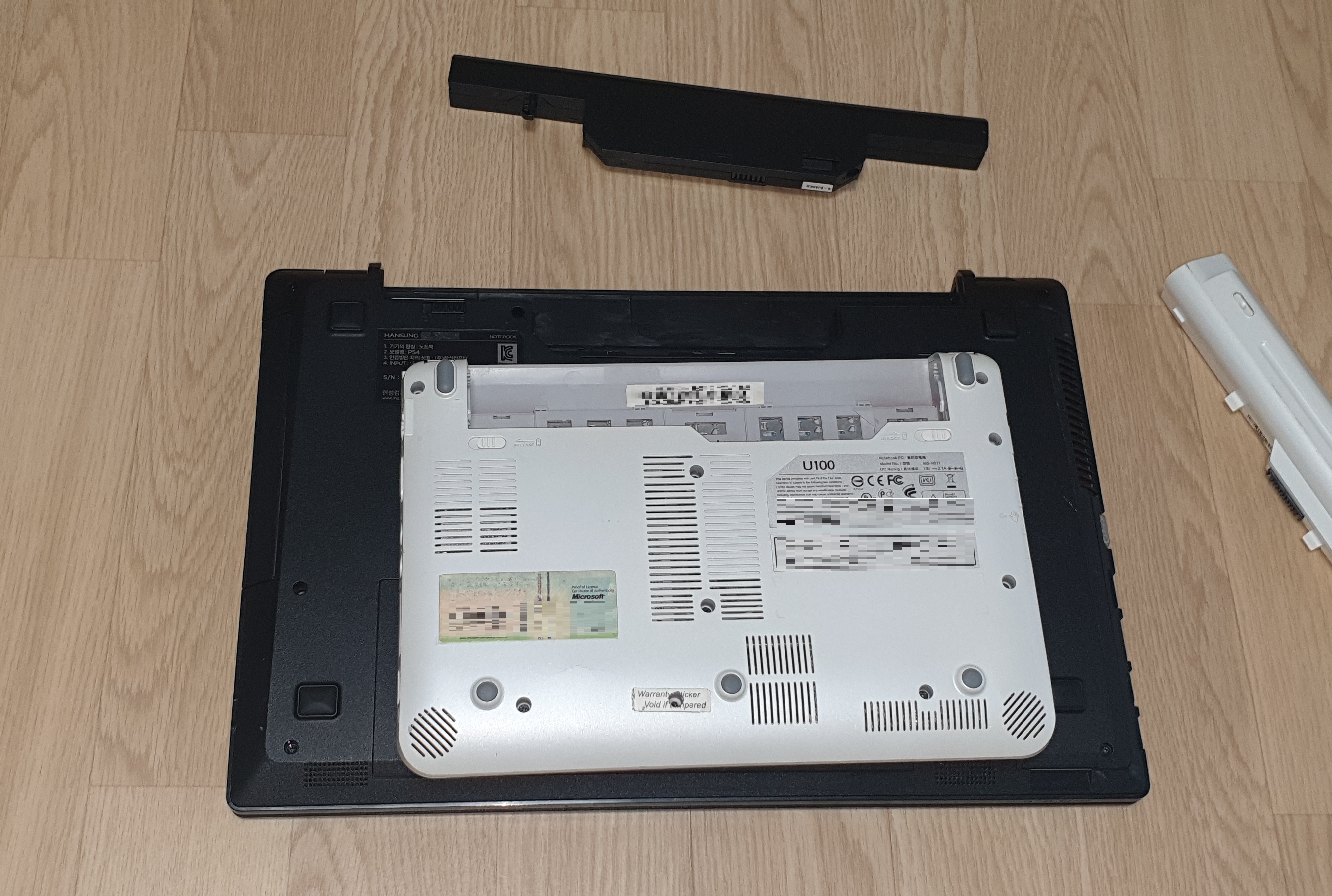

작은 흰색 기기가 MSI U100 넷북

큰 검은색 기기가 한성 P54-GA820 노트북입니다.

작업 전에 배터리를 분리해야 합니다.

전원, 배터리 제거를 안 하면 쇼트나서 사망하는 경우가 있다고 합니다.

노트북 하판을 분리합니다. 나사는 중앙 밑 1개, 오른쪽 밑 1개입니다. 모델마다 다른데 쉽게 찾을 수 있습니다.

왼쪽은 제가 예전에 추가한 삼성 M-SATA 250기가 SSD입니다.

오른쪽이

P54-GA820에 기본 장착되있는 무선랜카드

RTLRTL8723AE입니다.

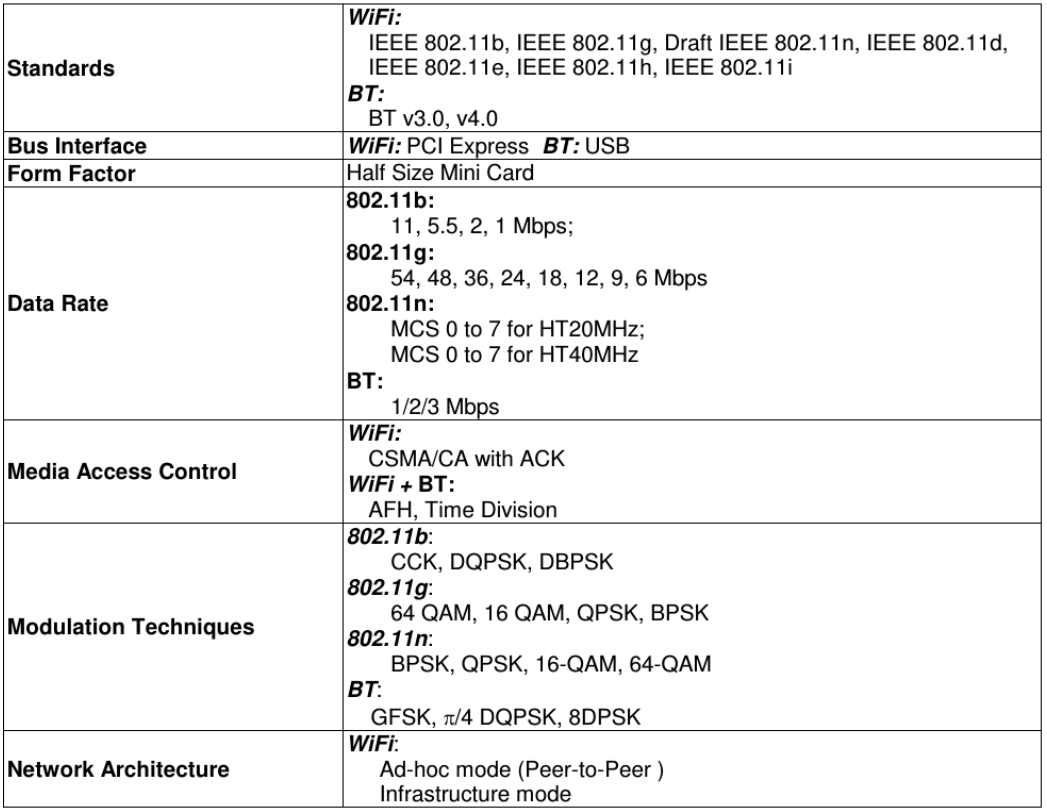

스펙입니다.

노트북 사양에 비해 굉장히 안 좋습니다. (BGN, ONLY 2.4GHZ)등등

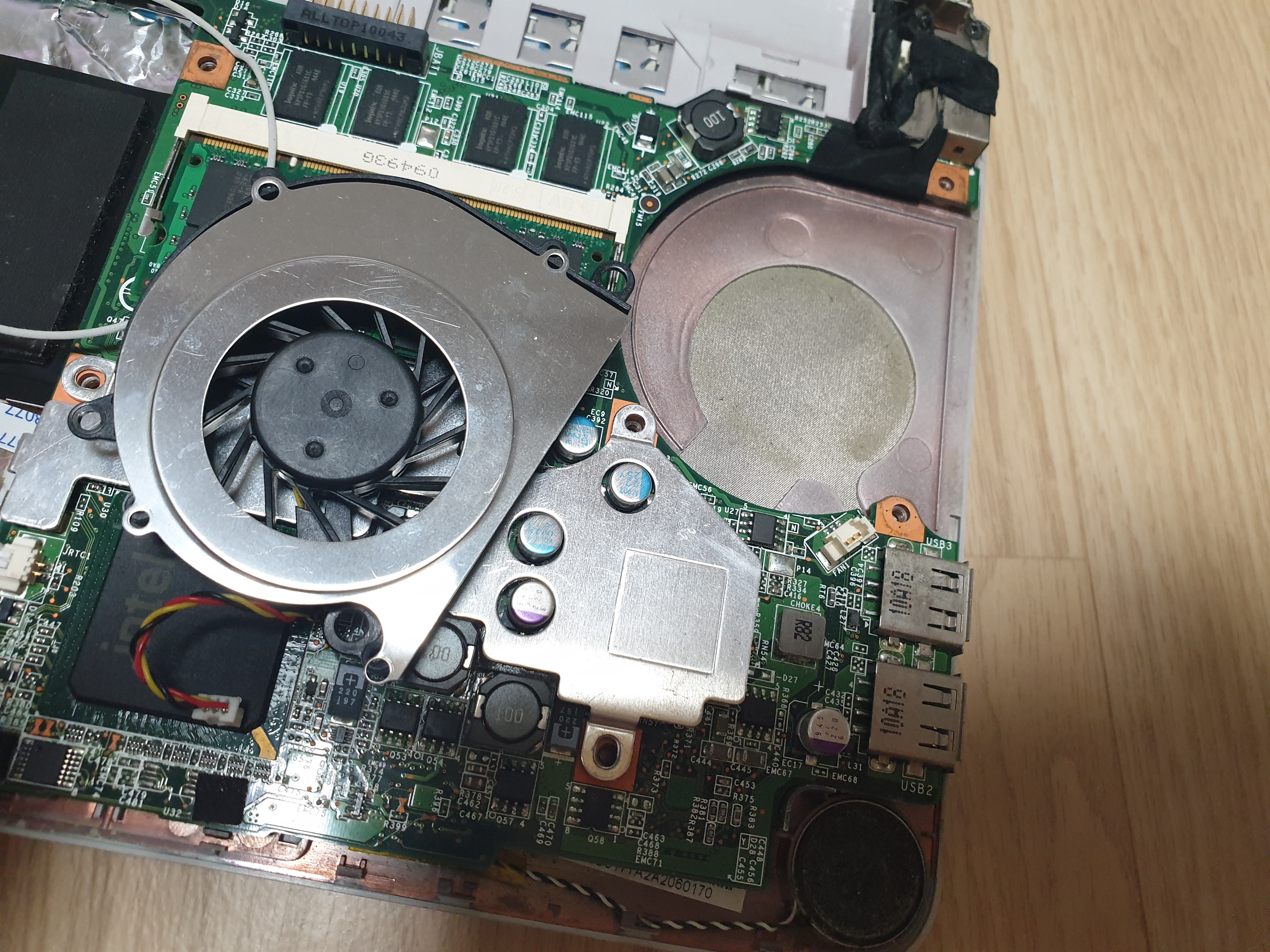

무선랜카드 적출당할 MSI U100입니다. 산지 9년 됐고 보증 기간도 끝났기 때문에 워런티 스티커는 무시하고 분해합니다. 쿨러에 먼지가 많네요.

INTEL WIFI 5300 AGN입니다.

원래 장착돼 있던 것이 아니고 이것도 그 당시 업그레이드해서 사용하던 것입니다.

당시 안테나선 1개 추가 매립하느라 힘들었던 기억이 나네요.

11년도에 출시된 것으로 알고 있고 대역폭이 450mbps bgna, 5 ghz지원합니다.

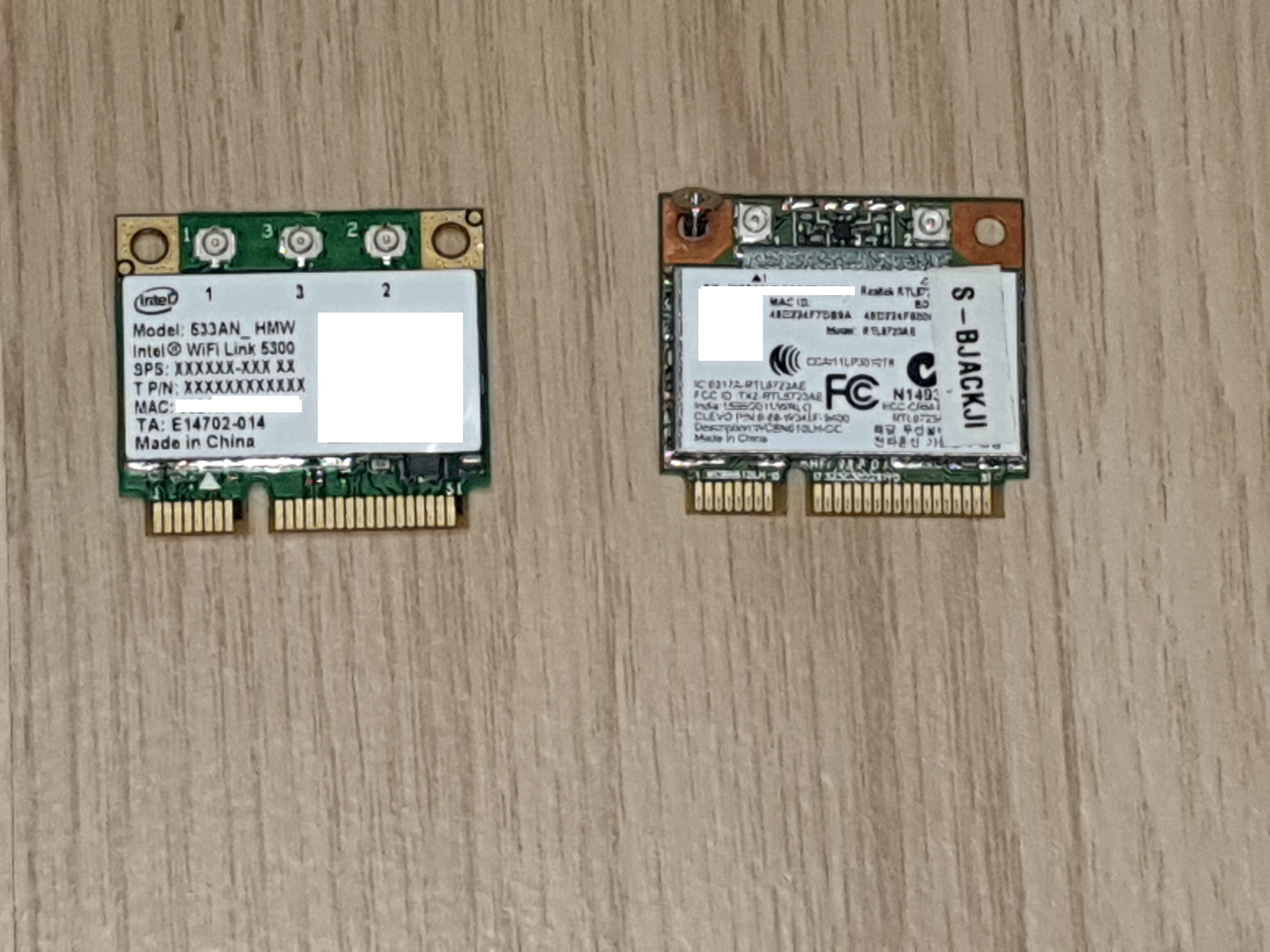

비교 사진입니다.

왼쪽이 5300, 오른쪽이 RTL8723AE

규격은 MINI-PCIE로 똑같습니다.

하판 연김에 나중에 NAS에 램 추가할 때 쓸 수 있는지 알기 위해 사진 찍어놓았습니다.

삼성 4GB 2Rx8 PC3-12800S 입니다.

사용 안 하던 넷북을 XPENOLOGY를 올려서 쓰기 위해 하드도 빼서 파티션 초기화를 해줬습니다.

먼지 많던 쿨러 분해해서 청소해주고 써멀 재도포도 했습니다.

U100에 달려있던 램입니다.

CMOS나 윈도우에서 2048MB로 뜨던데

램 슬롯은 1개이고 램도 1GB라고 쓰여있는 걸 보니 나머지 1기가는 온보드인걸 알 수 있습니다.

작은방 컴퓨터 앞에서 검색한 사진입니다. 리얼텍카드와는 다르게 멀리 있는 AP도 잘 잡힙니다.

SK 인터넷 다이렉트 광랜(100mbps) 상품 이용 중입니다.

추후 기가라이트or 기가 업그레이드 예정인데 언제가 될지는 모르겠습니다.

대칭형이며,

작은방 단자함 속에 iptime a3004 ns-m

거실 컴퓨터 옆에 TP-link archer c7 사용 중입니다.

iptime은 5ghz만 열어놓고 사용중이고

tplink는 5ghz, 2.4ghz 둘 다 열어놓고 사용중입니다.

작은방 iptime 5ghz 측정값입니다.

거실로 이동해서 거실 ap를 잡으니 이런게 뜨네요. 인텔(R) WiFi 핫스팟 어시스턴트

아마도 wifi 연결 도우미인거같습니다.

거실 tplink 5ghz측정값입니다.

거실 tplink 2.4ghz측정값입니다.

제가 쓰고 있는 갤럭시 S9으로는 다운업 95mbps정도 나옵니다.

교체한 무선랜카드가 신형이 아니고 이정도로는 성에 안차긴하지만 나쁘지 않은 속도입니다.

다음에는 MINI PCIE 규격 랜카드 어디까지 업그레이드 가능한지 알아보겠습니다.
